Вертикальные цельносварные аппараты
с коническим (90о) отбортованным и верхним эллиптическим днищами (ВКЭ), с рубашкой,
по каталогу ЦИНТИхимнефтемаш ТУ 3615-006-00220322-2000
Для работы при условном давлении в корпусе 1,0 МПа, в рубашке 0,6 МПа

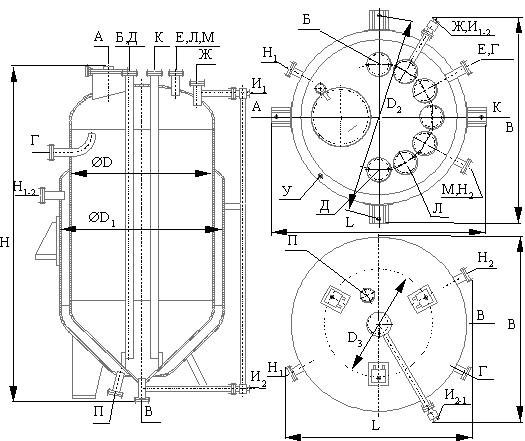

Основные габаритные размеры
| Обозначение аппарата |
Объем, м3 |
ЖD |
ЖD1 |
D3 |
L |
B |
H |
D2 |
L |
B |
H |
| опоры-стойки |
опоры-лапы |
| ВКЭ1-3-1-1,0 |
1 |
1000 |
1100 |
1000 |
1355 |
1355 |
2190 |
1315 |
1355 |
1355 |
2190 |
| ВКЭ1-3-2-1,0 |
2 |
1200 |
1300 |
1200 |
1505 |
1445 |
2720 |
1545 |
1640 |
1640 |
2720 |
| ВКЭ1-3-3,2-1,0 |
3,2 |
1400 |
1500 |
1360 |
1680 |
1630 |
3025 |
1805 |
1900 |
1900 |
3025 |
| ВКЭ1-3-5-1,0 |
5 |
1600 |
1700 |
1510 |
1850 |
1800 |
3915 |
2000 |
2090 |
2090 |
3915 |
| ВКЭ1-3-6,3-1,0 |
6,3 |
4615 |
4615 |
| ВКЭ1-3-10-1,0 |
10 |
2000 |
2200 |
2010 |
2280 |
2270 |
4595 |
2570 |
2690 |
2690 |
4595 |
|
