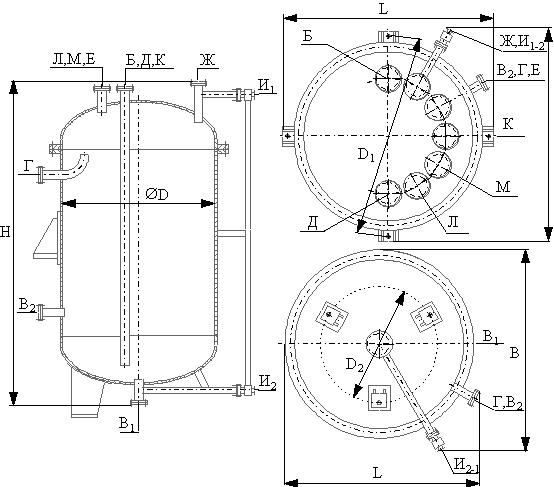

Вертикальные аппараты с эллиптическими днищем и крышкой (ВЭЭ2)
по каталогу ЦИНТИхимнефтемаш ТУ 3615-006-00220322-2000
Для работы при условном давлении 0,6 и 1,0 МПа





Основные габаритные размеры

Обозначение аппарата Объем, м3 Ж D D2 L B H D1 L B H
опоры-стойки опоры-лапы
ВЭЭ2-1-1-р 1 1000 920 1210 1240 1805 1210 1260 1320 1805
ВЭЭ2-1-2-р 2 1200 1100 1400 1420 2325 1450 1535 1540 2305
ВЭЭ2-1-3,2-р 3,2 1400 1260 1585 1600 2705 1650 1740 1740 2510

р - условное давление, МПа.
